仕様/その他/リソースの生成と接続

Table of Contents

はじめに リソースの実装方法 PhysicalResourceNode の継承と関連メソッドの定義 パラメータ・マップの定義 パスの取得 リソース接続マップの定義 書式 例 リソース型情報マップへのクラスの登録 書式 生成・接続情報XMLのフォーマット <Configurations> <DefaultConfiguration>（定義ノード） <Constant> <Structure> 生成 接続 例 <Parameter>

はじめに †

• "リソース"とは，物理的な資源（演算器，レジスタetc）を実装したクラスのオブジェクトを指す
  • Thread（ハードウェアスレッド） 等の一部例外はある
• リソースの生成と接続は全てXML 上の定義に従って行われる
• このページでは，以下の情報についてまとめる
  1. 鬼斬のリソース生成・接続システムへの対応方法
  2. 生成・接続情報の定義

リソースの実装方法 †

リソースの実装手順は以下の通りである．本節ではこれらについて詳しく述べる．

1. PhysicalResourceNode の継承と関連メソッドの定義
2. パラメータ・マップを定義する
3. リソース接続マップを定義する
4. リソース型情報マップにクラスを登録する

• 備考：リソースの生成や接続に関連する実装はSim/Resource 内にある

PhysicalResourceNode の継承と関連メソッドの定義 †

• Sim/ResourceNode .h内のPhysicalResourceNode を継承する
• LoadParam ()/ReleaseParam () をそれぞれコンストラクタとデストラクタで呼ぶ
  • 後で述べるパラメータ・マップ経由でパラメータの読み出しと保存が行われる
• Initialize(InitPhase phase) を実装する
  • このメソッドは初期化の段階に応じて複数回呼ばれる
  • phaseはINIT_PRE_CONNECTION/INIT_POST_CONNECTION が渡される
  • INIT_PRE_CONNECTION ：オブジェクトが生成された直後のタイミング
  • INIT_POST_CONNECTION ：全てのオブジェクトの接続が完了した後のタイミング．
• Finalize() を実装する
  • このメソッドは，全てのオブジェクトが解放される直前のタイミングで呼ばれる．
  • このメソッドが呼ばれた時点では接続されている全てのリソースはまだ生きているため，それらを参照した終了処理を行うことができる

パラメータ・マップの定義 †

• リソースの入力パラメータやシミュレーション結果とXMLのマッピングを定義する
  • 具体的には，クラス上の変数と入出力XMLのマッピングを行う
  • 詳細はParamDB, ParamExchange の仕様を参照

• 以下は典型的なパラメータ・マップの例（Fetcher から抜粋）
  • 変数：
    • m_fetchWidth はフェッチ幅（入力パラメータ）
    • m_numFetchedOp はフェッチされた命令の数（出力パラメータ）
  • XML上のParameter/Fetcher/@FetchWidth がm_fetchWidth にバインドされる

C++ソース：

class Fetcher : public PhysicalResourceNode
{
    int m_fetchWidth;
    int m_numFetchedOp;
public:
    BEGIN_PARAM_MAP("")
        BEGIN_PARAM_PATH( GetParamPath() )
            PARAM_ENTRY( "@FetchWidth", m_fetchWidth )
        END_PARAM_PATH()
        BEGIN_PARAM_PATH( GetResultPath() )
            PARAM_ENTRY( "@NumFetchedOp", m_numFetchedOp )
        END_PARAM_PATH()
    END_PARAM_MAP()
}

XML:

<Parameter>
  <Fetcher
    Name = 'fetcher'
    FetchWidth = '4'
  />
  ...
</Parameter>

パスの取得 †

• PhysicalResourceNode を継承したクラスでは，入出力パラメータのXML上位置は自動的に決まる
• 以下のメソッドを使用することにより，取得可能
  • PhysicalResourceNode ::GetParamPath ()
    • そのクラスのパラメータのパスを取得
  • PhysicalResourceNode ::GetResultPath ()
    • そのクラスの結果のパスを取得

リソース接続マップの定義 †

• C++上のオブジェクトへのポインタ変数とXML上での名前をマッピングする
• 具体的には，以下の3つのマッピングを行う
  1. ポインタ変数の型名
     • リソースの型名
     • C++ソース/XML 上で共通の名前を使用
  2. XML上での名前
     • XML上から参照される際の変数名
     • XML上でのみ使用
  3. リソース上の変数名
     • 他のリソースへの参照を保持する変数の名前

書式 †

BEGIN_RESOUCE_MAP()
    RESOUCE_ENTRY( "参照変数の型名"，"XML上での名前", "リソース上の変数名" )
    RESOUCE_SETTER_ENTRY( "参照変数の型名"，"XML上での名前", "Setterの名前" )
END_RESOUCE_MAP()

• リソース上の変数を配列としたい場合（Coreが複数のThread を持つとか），以下の方法がある
  • 鬼斬組み込みのリソースの配列を使用する
    • PhysicalResourceArray <参照変数の型名> により定義可能
    • RESOUCE_ENTRY で，通常のポインタと同様にマッピング可能
  • Setter を使用して，独自に保持する
    • RESOUCE_SETTER_ENTRY を使用して，Setter をマッピング
    • Setterのプロトタイプは，void Setterの名前( 参照変数の型名* ref );

例 †

リソースの実装：

class Fetcher : public PhysicalResourceNode
{
    CacheIF* m_iCache;
public:
    BEGIN_RESOUCE_MAP()
        RESOUCE_ENTRY( CacheIF, "iCache", m_iCache )
    END_RESOUCE_MAP()
    ...
}

XML:

<Fetcher Name= 'fetcher'>
  <Cache Name = 'cacheL1I' To = 'iCache' />
</Fetcher>

上記の例の場合，

• Cache 型の cacheL1Iと言うリソースが，
• Fetcher型のfetcherが持つ
• CacheIF型のm_iCache に代入される

XML上の"Fetcher::iCache"と，C++上での"CacheIF* Fetcher::m_iCache"のバインドを行っているとも言える

リソース型情報マップへのクラスの登録 †

• Sim/Resouce/ResourceMap .h 内のマップへ作成したクラスを登録する

書式 †

• RESOUCE_INTERFACE_ENTRY(インターフェース名)
  • インターフェース（抽象クラス）を登録する際に使用
• RESOUCE_TYPE_ENTRY(クラス名)
  • クラスを登録する際に使用

• 例：

  BEGIN_RESOUCE_TYPE_MAP()
      RESOUCE_INTERFACE_ENTRY(EmulatorIF);
      RESOUCE_TYPE_ENTRY(CheckpointMaster)
  END_RESOUCE_TYPE_MAP()

生成・接続情報XMLのフォーマット †

• リソースの生成と接続の情報は，Simulator/Configurations/ 以下のノードで定義される
• 以下では，このノードからトップダウンに各ノードの説明を行う

<Configurations> †

• 複数の定義ノード（名前は任意）を子に持つ
  • 複数の定義ノードのうち，Simulator/@Configuration で指定されたノードが実際に使用される
  • デフォルトでは"DefaultConfiguration "が使用される
  • 外部からリソースの生成方法を変更したい場合は，新しい定義ノードを作成し，Simulator/@Configuration で指定すれば良い
  • 以下はデフォルトの状態の抜粋

    <Simulator Configuration='DefaultConfiguration'>
      <Configurations>
        <DefaultConfiguration>
          <Constant>
            ...
          />
          <Structure>
            ...
          </Structure>
          <Parameter>
            ...
          </Parameter>
        </DefaultConfiguration>
      </Configurations>
      ...
    </Simulator>

<DefaultConfiguration >（定義ノード） †

• ここでは便宜上，定義ノードを<DefaultConfiguration >とする
• <DefaultConfiguration >は以下の要素を持つ
  • <Constant>
    • リソース生成時に使用する定数を定義
  • <Structure>
    • リソースの生成と接続方法を記述
  • <Parameter>
    • リソースに与える初期化パラメータを記述

<Constant> †

• <Structure>内でリソースの生成数を指定する際に使用する定数を定義する
• デフォルトでは以下の3つが定義されている
  • @ThreadCount
    • Copy内のスレッド数
  • @CoreCount
    • Copy内のコア数
  • @MemoryCount
    • Copy内のメイン・メモリ数
• Copy についてはStructure ノード内の説明を参照
• 以下はデフォルトの状態の抜粋

  <Constant
    ThreadCount='1'
    CoreCount='1'
    MemoryCount='1'
  />

<Structure> †

• リソースの生成と接続の方法を定義する
• Copy以下の入れ子の構造が仮想的にCopy の個数分存在していると考える
  • 後述の例を参照
  • 適当な説明ですいません

<Structure>
  <Copy Count='ThreadCount'>
    <リソースのクラス名 Name='リソースのインスタンス名' Count='リソースの生成数'/>
    ...
  </Copy>
</Structure>

生成 †

• Name 属性で指定された名前で，Count 属性で指定された個数のリソースを生成

  <リソースのクラス名 Name='リソースのインスタンス名' Count='リソースの生成数'/>

接続 †

• あるリソースが他のリソースを持つ構造を，XMLの入れ子によって表現
  • '親'の持つ接続先変数に対し，子を接続する

    <親クラス名 Name='親クラスのインスタンス名'>
      <子クラス名 Name='子クラスのインスタンス名' To='接続先の変数名'/>
    </親クラス名>

• 例
  • 以下の例の場合，Parent クラスのparent.m_child にChild クラスのオブジェクトchild を接続する
  • parent.m_child <= child

    <Parent Name='parent'>
      <Child Name='child' To='m_child'>
    </Parent>

• 備考
  • 入れ子は再帰的に持つことも可能
  • To属性は省略可能．その場合，Name属性と同名の要素に対して接続が行われる
  • Count 属性を指定することにより，接続と生成を同時に定義することも可能
  • 生成は行わずに接続だけを行う場合，子クラス名ではなく<Connection> を使用することも出来る．属性の構文は同じ

例 †

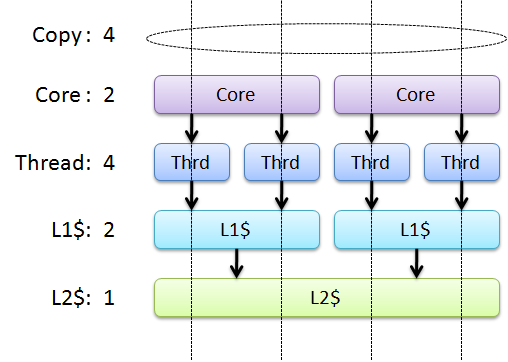

• 以下の定義が存在した場合，図のようにリソースが生成，接続される

<Copy Count='4'>
  <Core Count='2'>
    <Thread Count='4'>
      <L1Cache Count='2'>
        <L2Cache Count='1'/>
      </L1Cache>
    </Thread>
  </Core>
</Copy>

<Parameter> †

• リソースの初期化パラメータを定義する

  <Parameter>
    <リソースの型
      Name = 'リソースのインスタンス名'
      パラメータ名 = '値'
    />
  </Parameter>

• 例については，前述のパラメータ・マップの定義の項を参照
